Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: H2017NLT / H2017NL
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 Cepat |
Sof: |
350mA |
Pelabuhan: |
4 |
HiPot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 Cepat |
Sof: |
350mA |
Pelabuhan: |
4 |
HiPot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |

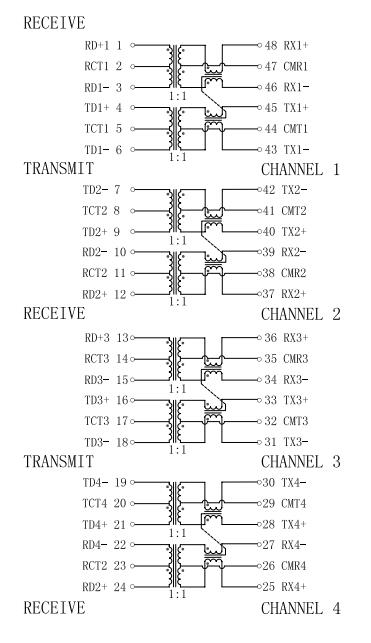

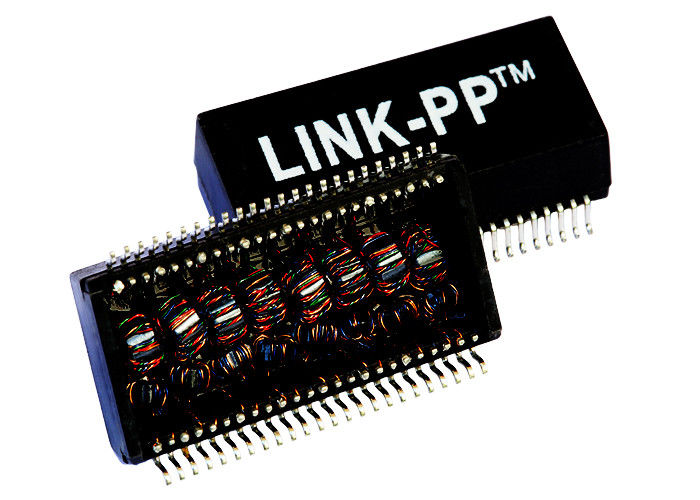

1.Quad Port Lan Transformer
2.ColiStructure: Toroidal
3.100base-t transformator
4.SMD, 48 pin
5. RoHS peak reflow temperature rating 245 ° C °°
6. Kinerja sesuai IEEE 802.3af / ANSI X3.263
7. Dirancang untuk telepon IP atau aplikasi switch
| Aplikasi | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | IYA NIH |
| Komentar | RoHS Compliant LP5018NL |
| Konfigurasi RX | T, C |
| Konfigurasi TX | T, C |
| Konstruksi | TRANSFER MOLD |
| Cores Per Port | 4 |
| Jumlah Port | QUAD |
| PCB | TIDAK ADA PCB |
| Paket | SMT |

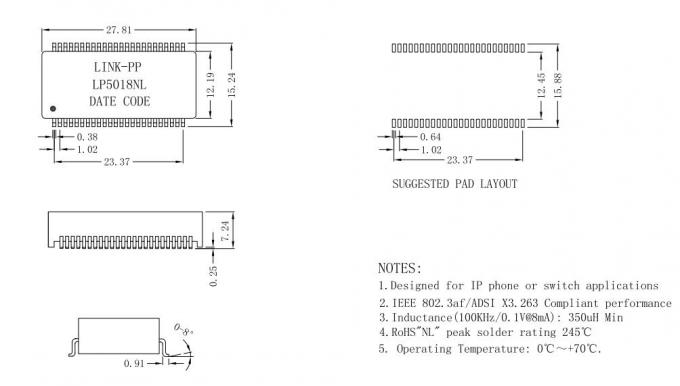

| Paket Tinggi (Inci) | 0,285 atau lainnya |
| Tinggi Paket (mm) | 7.24 atau lainnya |
| Paket Panjang (Inci) | 1.094 atau lainnya |
| Paket Panjang (mm) | 27,81 atau lainnya |
| Paket Lebar (Inci) | 0,60 atau lainnya |
| Lebar Paket (mm) | 15,24 atau lainnya |
| RoHS Compliant | YA-RoHS-6 |
| Kecepatan | 10 / 100BASE-TX |
| Suhu | 0 HINGGA 70 |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
| Utama P / N | LP5018NL, dll |

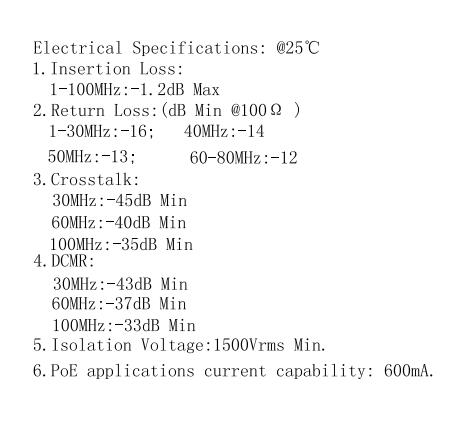

Spesifikasi Listrik (25)
1. Ternyata Ratio50KHz, 0,5V
Sisi chip: Sisi garis = 1CT: 1CT + _2%
2. Induktansi (Ls) 100KHz, 0.1V, 12mA DC Bias:
Sisi chip: 350uH Min
3. Penipisan Loss1-100MHz: -1.4dB Max
4. Return Loss
1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Rejection:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk
30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, Min
Aplikasi:
Digunakan untuk peralatan jaringan dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL
| H2017NL / H2017NLT PC Mainboard Lan Transformer 1500Vrms Networking LP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
