Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: XFATM9B
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
XFATM9B |
Keluarga: |
Magnetic 10 / 100Base-T |
pemasangan: |
SMD |
Hidupkan Radio: |
1: 1 |
Massa Produktif: |
LP1188NL |
Suhu: |
- 40 HINGGA + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
Spesifikasi: |
XFATM9B |
Keluarga: |
Magnetic 10 / 100Base-T |
pemasangan: |
SMD |
Hidupkan Radio: |
1: 1 |
Massa Produktif: |
LP1188NL |
Suhu: |
- 40 HINGGA + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Langkah / Datasheet |
| Single Port Transformer | 10/100 t transformator dasar | 1: 1 Hidupkan Radio | Pemasangan SMD |
Deskripsi:

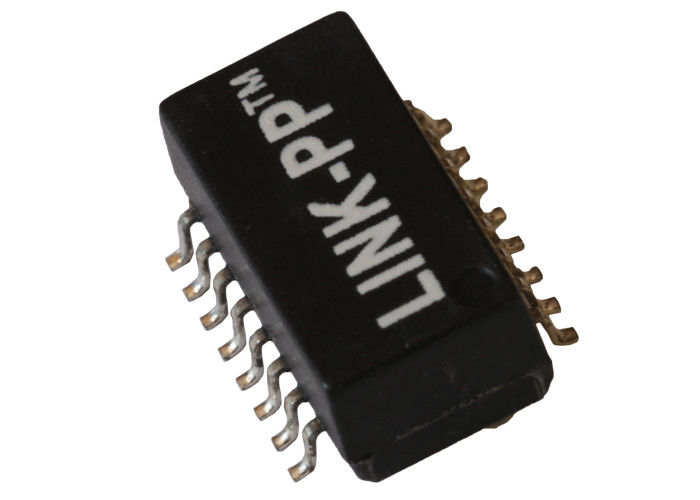

XFATM9B 10/100 Dasar Modul Magnetik FE LAN Transformer 16 Pins
10 / 100Base-T Transformer XFATM9B
10 / 100Base-T Transformer Modul
10 / 100Base-T Ethernet Single Port Transformer Module
Aplikasi | LAN ETHERNET (PoE & NON PoE) |
AutomDX | IYA NIH |
Komentar | RoHS Compliant LPXXXXNL |
Konfigurasi RX | T, C |
Konfigurasi TX | T, C |
Konstruksi | TRANSFER MOLD |
Cores Per Port | 4 |
Jumlah Port | Tunggal |
PCB | TIDAK ADA PCB |
Paket | SMT |

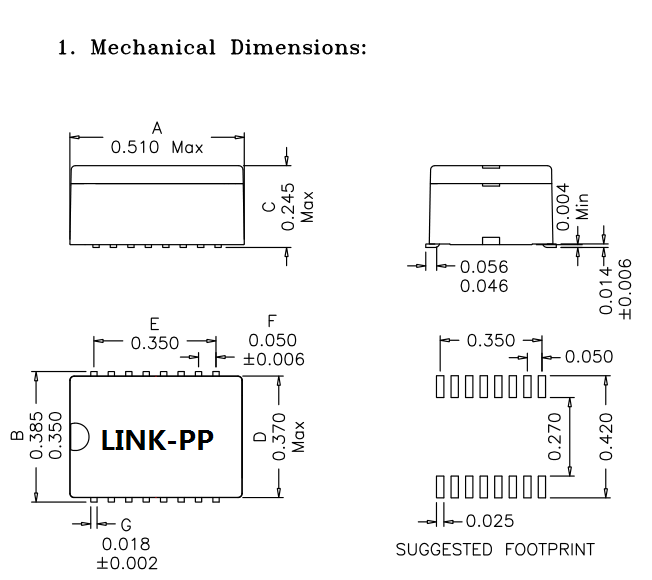

Paket Tinggi (Inci) | 0,225 atau lainnya |
Tinggi Paket (mm) | 5.715 atau lainnya |
Paket Panjang (Inci) | 1.12 atau lainnya |
Paket Panjang (mm) | 28.448 atau lainnya |
Paket Lebar (Inci) | 0,63 atau lainnya |
Lebar Paket (mm) | 16.002 atau lainnya |
RoHS Compliant | YA-RoHS-6 |
Kecepatan | 10/100 / 1000BASE-TX |
Suhu | 0 HINGGA 70 / -40 Hingga +85 |

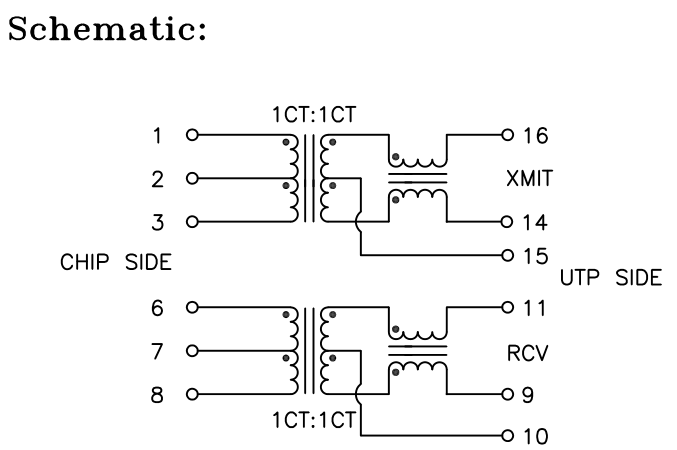

Ternyata Rasio RX | 1CT: 1CT |
Ternyata Rasio TX | 1CT: 1CT |
Utama P / N | LP1102NL, dll |
Spesifikasi Listrik (25):
1. Ternyata Ratio50KHz, 0,5V
Sisi chip: Sisi garis = 1CT: 1CT + _2%
2. Induktansi (Ls) 100KHz, 0.1V, 12mA DC Bias:
Sisi chip: 350uH Min
3. Penipisan Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Rejection:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Sisi chip ke sisi Garis
| XFATM9B 10/100 Dasar Modul Magnetik FE LAN Transformer 16 Pins | ||||
|---|---|---|---|---|
| XF0023C | XF10B1Q7 | XFATM8Q4 | XF2006AB | XF6612TXP |
| XF0023D | XFATM9B | XFATM8Q5 | XF2006B | XF6692TX |
| XF0033-00U3 | XF10B2Q1 | XFATM8Q6 | XF2006BR | XF6692TX1 |
| XF0033TXB | XF10B2Q1C | XFATM8Q7 | XF2006BRS | XF6692TX1B |
| XF0053A | XF10B2Q2 | XFATM8Q7A | XF2006BRS1 | XF6692TX1P |
| XF0053T | XFATM9B | XFATM8Q7B | XF2006C | XF6692TX4 |
| XF0106C | XF10B3Q3 | XFATM8Q8 | XF2006CA | XF6692TXB |
| XF0106D | XF10B4Q1 | XFATM8Q9 | XF2006CB | XF6692TXP |
| XF0106T | XF10G100W | XFATM9 | XF2006CE | XF6694Q1 |
| XF0206A | XF12062B | XFATM9B | XF2006CE1 | XF6694TX |
| XF0206B | XF12062C | XFATM9B1 | XF2006CE2 | XF6694TX2 |
| XF0206C | XF12261A | XFATM9B2 | XF2006CEIT | XF6694TX2B |
| XF0206D | XF12261B | XFATM9B3 | XF2006CR | XF6694TX2P |
| XF0206T | XF14062B | XFATM9B5 | XF2006CRS | XF6694TXB |
| XF03661B | XFATM9B | XFATM9B | XF2006CS | XF6694TXP |
| XF05061A | XF14064C | XFATM9BM | XF2006CSIT | XF8022TX2 |
| XF05061B | XF1406DB | XFATM9DQ | XF2006D | XF973TX |
| XF05061C | XF1406DBP3 | XFATM9P | XF2006DB | XFATM9B |
