Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: POE24PR-12ED
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
POE24PR-12ED |
kekuasaan: |
24W |
Induktansi pada 0A: |
21 |
Toleransi: |
10% |
Berada pada: |
6.3A |
Kebocoran Induktansi maks: |
0,15µH |
Tegangan Isolasi: |
12 V, 1,0 A |
Output sekunder: |
PDF / 3D / ISG / Stp / Langkah / Lembar Data / Format Touchstone / S-parameter |
lingkaran kehidupan: |
Lebih dari 20 tahun |
Spesifikasi: |
POE24PR-12ED |
kekuasaan: |
24W |
Induktansi pada 0A: |
21 |
Toleransi: |
10% |
Berada pada: |
6.3A |
Kebocoran Induktansi maks: |
0,15µH |
Tegangan Isolasi: |
12 V, 1,0 A |
Output sekunder: |
PDF / 3D / ISG / Stp / Langkah / Lembar Data / Format Touchstone / S-parameter |
lingkaran kehidupan: |
Lebih dari 20 tahun |
| spesifikasi | Kekuasaan (W) | Induktansi pada 0A(H) | Toleransi(%) | Berada pada(A) | DCR maks (mΩ) | |||
| Pri | Bagian 1 | detik2 | tambahan | |||||
| POE30PR-50ED | 24 | 21 | 10 | 6.3 | 31 | 52 | 52 | 72 |
| Kebocoran Induktansi maksimal (µH) |
Rasio Putaran | Isolasi Voltase (Vrm) |
Sekunder Keluaran (V, A) |
| Pri : Detik1 : Detik2: Aux | |||
| 0.15 | 1 : 0.750 : 0.750 : 0.667 | 1500 | 12 V, 1,0 A |

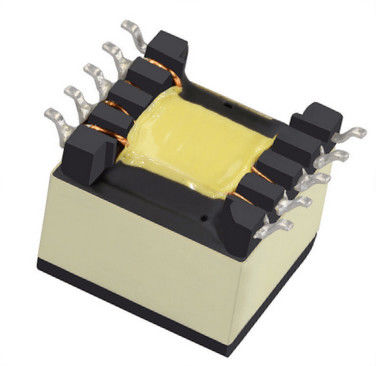

• Trafo Flyback dan Forward untuk PoE hingga 72 Watt
• Beroperasi dengan input 9 – 57 V (POE21, 22, 24, 33, 35 dan 38)
• Beroperasi dengan input 33 – 57 V (POE23, 30, 36, 53, 70, dan 72)
• Isolasi satu menit (hipot): 1500Vrms, dari masing-masing pri dan aux
detik;500Vrms dari pri ke aux;500Vrms antara dua sekunder
• Output ganda dapat dikonfigurasi sebagai satu output daya yang lebih tinggi
• AEC-Q200 Grade 1 (–40°C hingga +125°C)
bahan inti ferit
LingkunganSesuai RoHS, bebas halogen
PemutusanTimah-perak-tembaga di atas timah di atas nikel di atas perunggu phos
Berat 7.1 – 7.9g
Suhu sekitar–40 °C hingga +125 °C
Suhu bagian maksimum+165 °C (Ambient + kenaikan suhu)
Suhu penyimpanan Komponen: –40 °C hingga +165 °C
Kemasan pita dan gulungan: –40 °C hingga +80 °C
Ketahanan terhadap panas solder Maksimal tiga kali reflow 40 detik pada +260 °C, suku cadang didinginkan hingga suhu kamar di antara siklus
Tingkat Sensitivitas Kelembaban (MSL) 1 (umur lantai tak terbatas pada <30°C / 85% kelembaban relatif)
Kegagalan dalam Waktu (FIT) / Waktu Rata-Rata Antara Kegagalan (MTBF)
38 per miliar jam / 26.315.789 jam, dihitung per Telcordia SR-332
1. Kemasan: D = 13″ gulungan siap-mesin.EIA-481 plastik timbul
pita (150 bagian per gulungan penuh).Jumlah kurang dari
gulungan penuh tersedia: dalam pita (tidak siap mesin) atau
dengan pemimpin dan trailer (biaya $25).
2.Induktansi untuk primer, diukur pada 200 kHz, 0,1 Vrms, 0 Adc.
3.Induktansi kebocoran diukur antara pin 1 dan 3 dengan yang lainnya
pin korsleting.
4.Output adalah untuk setiap sekunder.Output dari belitan aux adalah 10 V, 50 mA.
5.Berdasarkan 280 mT pada 25°C dan jumlah lilitan pada pin 1-3.
6.Spesifikasi listrik pada 25°C.
Lihat Doc 362 “Komponen Pemasangan Permukaan Solder” sebelum menyolder.
Apakah transformator flyback berbahaya?
Karena frekuensi (rendah) dan ketersediaan arus (tinggi), MOT adalah,dalam semua kasus, sangat berbahaya... Yang mengatakan, potensi kejutan, bahkan sengatan listrik, bahaya sirkuit flyback (kasus di titik LOPT) tidak boleh diabaikan - terutama di mana driver resonansi dan/atau mode saat ini digunakan!
kami
LINK-PP INT'L TECHNOLOGY CO., LIMITED
adalah produsen khusus komponen telekomunikasi dan jaringan magnetik, bersertifikat
oleh ISO9001: 2000, ROSH, REACH, CEand UL, memiliki fasilitas dan pengujian manufaktur canggih
peralatan yang diimpor dari luar negeri.Didirikan pada tahun 1997, kami memiliki sekitar 2000 staf saat ini.
Dengan kapasitas produktif yang melimpah 3000K per bulan, kami dapat mengirimkan barang
dalam waktu singkat. Selain itu, kami dapat memberikan solusi lengkap profesional untuk magnet
komponen dan dukungan teknis yang kuat juga.Produk kami banyak digunakan dalam jaringan
dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP
Telepon, modem xDSL.
