Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO

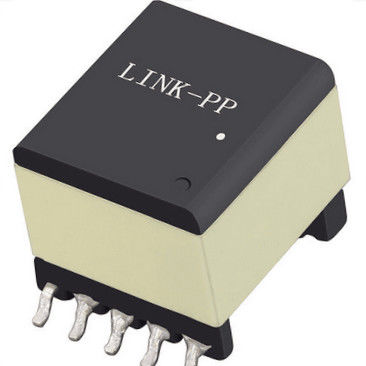

Nomor model: POE23PR-33ED
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Spesifikasi: |
POE23PR-33ED |
kekuasaan: |
23W |
Induktansi pada 0A: |
54 |
Toleransi: |
10% |
Berada pada: |
3.2A |
Kebocoran Induktansi maks: |
0,67µH |
Tegangan Isolasi: |
3,3 V, 3,5 A |
Output sekunder: |
PDF / 3D / ISG / Stp / Langkah / Lembar Data / Format Touchstone / S-parameter |
lingkaran kehidupan: |
Lebih dari 20 tahun |
Spesifikasi: |
POE23PR-33ED |
kekuasaan: |
23W |
Induktansi pada 0A: |
54 |
Toleransi: |
10% |
Berada pada: |
3.2A |
Kebocoran Induktansi maks: |
0,67µH |
Tegangan Isolasi: |
3,3 V, 3,5 A |
Output sekunder: |
PDF / 3D / ISG / Stp / Langkah / Lembar Data / Format Touchstone / S-parameter |
lingkaran kehidupan: |
Lebih dari 20 tahun |
| spesifikasi | Kekuasaan (W) | Induktansi pada 0A(H) | Toleransi(%) | Berada pada(A) | DCR maks (mΩ) | |||
| Pri | Bagian 1 | detik2 | tambahan | |||||
| POE23PR-33ED | 23 | 54 | 10 | 3.2 | 62 | 6.5 | 6.5 | 58 |
| Kebocoran Induktansi maksimal (µH) |
Rasio Putaran | Isolasi Voltase (Vrm) |
Sekunder Keluaran (V, A) |
| Pri : Detik1 : Detik2: Aux | |||
| 0,67 | 1: 0,125 : 0,125 : 0,375 | 1500 | 3,3 V, 3,5 A |
• Trafo Flyback dan Forward untuk PoE hingga 72 Watt
• Beroperasi dengan input 9 – 57 V (POE21, 22, 24, 33, 35 dan 38)
• Beroperasi dengan input 33 – 57 V (POE23, 30, 36, 53, 70, dan 72)
• Isolasi satu menit (hipot): 1500Vrms, dari masing-masing pri dan aux
detik;500Vrms dari pri ke aux;500Vrms antara dua sekunder
• Output ganda dapat dikonfigurasi sebagai satu output daya yang lebih tinggi
• AEC-Q200 Grade 1 (–40°C hingga +125°C)
bahan inti ferit
LingkunganSesuai RoHS, bebas halogen
PemutusanTimah-perak-tembaga di atas timah di atas nikel di atas perunggu phos
Berat 7.1 – 7.9g
Suhu sekitar–40 °C hingga +125 °C
Suhu bagian maksimum+165 °C (Ambient + kenaikan suhu)
Suhu penyimpanan Komponen: –40 °C hingga +165 °C
Kemasan pita dan gulungan: –40 °C hingga +80 °C
Ketahanan terhadap panas solder Maksimal tiga kali reflow 40 detik pada +260 °C, suku cadang didinginkan hingga suhu kamar di antara siklus
Tingkat Sensitivitas Kelembaban (MSL) 1 (umur lantai tak terbatas pada <30°C / 85% kelembaban relatif)
Kegagalan dalam Waktu (FIT) / Waktu Rata-Rata Antara Kegagalan (MTBF)
38 per miliar jam / 26.315.789 jam, dihitung per Telcordia SR-332
1. Kemasan: D = 13″ gulungan siap-mesin.EIA-481 plastik timbul
pita (150 bagian per gulungan penuh).Jumlah kurang dari
gulungan penuh tersedia: dalam pita (tidak siap mesin) atau
dengan pemimpin dan trailer (biaya $25).
2.Induktansi untuk primer, diukur pada 200 kHz, 0,1 Vrms, 0 Adc.
3.Induktansi kebocoran diukur antara pin 1 dan 3 dengan yang lainnya
pin korsleting.
4.Output adalah untuk setiap sekunder.Output dari belitan aux adalah 10 V, 50 mA.
5.Berdasarkan 280 mT pada 25°C dan jumlah lilitan pada pin 1-3.
6.Spesifikasi listrik pada 25°C.
Lihat Doc 362 “Komponen Pemasangan Permukaan Solder” sebelum menyolder.
kami
Q1: Apakah Anda produsen atau perusahaan perdagangan?
A: kami adalah produsen yang mengkhususkan diri dalam konektor RJ45 dan Transformator LAN selama lebih dari 23 tahun.
Q2: Bisakah saya mendapatkan beberapa sampel?
A: Ya, 3-5 pcs sampel gratis tersedia untuk pengujian Anda.Batch kecil juga dapat diterima.
Q3: Apakah OEM tersedia?
J: Ya.Kami memiliki pengalaman yang kaya dan kemampuan yang baik untuk memasukkan desain dan ide Anda ke dalam produk nyata, kami dapat mencetak laser merek Anda pada produk.
Q4: Bagaimana dengan lead time?
A: Kami memiliki tim yang sangat profesional dengan kualitas tinggi, biasanya kami dapat mengirimkan dalam waktu 30 hari.Tapi untuk detailnya, silahkan hubungi salesman kami, terima kasih.
