Rumah > Produk > Transformator POE LAN > POE51Q-50ED Dikembangkan untuk konverter daya Flyback DC/DC PoE PD hingga 51 W

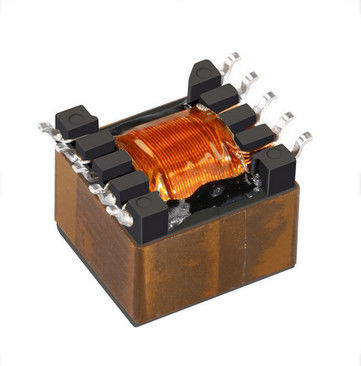

POE51Q-50ED Dikembangkan untuk konverter daya Flyback DC/DC PoE PD hingga 51 W

Rincian Produk

Tempat asal: Guangdong, Cina

Nama merek: LINK-PP

Sertifikasi: UL,RoHS,Reach,ISO

Nomor model: POE51Q-50ED

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 400/2000/10K/25K

Harga: $0.06-$3.2

Kemasan rincian: T&R

Waktu pengiriman: persediaan

Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day

Menyediakan kemampuan: 3KK/Bulan

Dapatkan Harga Terbaik
Menyorot:

POE51Q-50ED Flyback Transformers Reach Approved

,

DC Flyback Transformers 51 Watt

,

500 Vrms Flyback Transformers

Spesifikasi:
POE51Q-50ED
kekuasaan:
51W
Induktansi pada 0A:
26,7@±10%
Toleransi:
10%
Berada pada:
4.5A
Kebocoran Induktansi maks:
0,25µH
Tegangan Isolasi:
5 V, 9,3 A
Output sekunder:
PDF / 3D / ISG / Stp / Langkah / Lembar Data / Format Touchstone / S-parameter
lingkaran kehidupan:
Lebih dari 20 tahun
Spesifikasi:
POE51Q-50ED
kekuasaan:
51W
Induktansi pada 0A:
26,7@±10%
Toleransi:
10%
Berada pada:
4.5A
Kebocoran Induktansi maks:
0,25µH
Tegangan Isolasi:
5 V, 9,3 A
Output sekunder:
PDF / 3D / ISG / Stp / Langkah / Lembar Data / Format Touchstone / S-parameter
lingkaran kehidupan:
Lebih dari 20 tahun
POE51Q-50ED Dikembangkan untuk konverter daya Flyback DC/DC PoE PD hingga 51 W
POE51Q-50ED Dikembangkan untuk konverter daya Flyback DC/DC PoE PD hingga 51 W

spesifikasi Kekuasaan (W) Induktansi pada 0A(H) Toleransi(%) Berada pada(SEBUAH) DCR maks (mΩ)
Pri Detik tambahan
POE51Q-50ED 51 26,7@±10% 10 4,5 66 4 102



Kebocoran
Induktansi
maksimal
(µH)
Rasio Putaran Isolasi
Voltase
(Vrm)
Sekunder
Keluaran
(V, A)
Pri : Detik : Aux
0,25 1: 0,143 : 0,5 1500 5 V, 9,3 A



• Dikembangkan untuk konverter daya Flyback DC/DC PoE PD hingga 51 W

• Dirancang untuk memenuhi standar IEEE802.3bt yang akan datang dan beroperasi dengan input 36 – 57 V

• 1500 Vrms, isolasi satu menit (hipot) antara primer dan tambahan ke sekunder.

• Solusi sempurna untuk aplikasi PoE berdaya tinggi termasuk Smart Building dan IoT

• AEC-Q200 Grade 1 (–40°C hingga +125°C)



bahan inti ferit

LingkunganSesuai RoHS, bebas halogen

PemutusanTimah-perak-tembaga di atas timah di atas nikel di atas perunggu phos

Berat 6,5 – 8 g

Suhu sekitar–40 °C hingga +125 °C

Suhu bagian maksimum+165 °C (Ambient + kenaikan suhu)

Suhu penyimpanan Komponen: –40 °C hingga +165 °C

Kemasan pita dan gulungan: –40 °C hingga +80 °C

Ketahanan terhadap panas solder Maksimal tiga kali reflow 40 detik pada +260 °C, suku cadang didinginkan hingga suhu kamar di antara siklus

Tingkat Sensitivitas Kelembaban (MSL) 1 (umur lantai tak terbatas pada <30°C / 85% kelembaban relatif)

Kegagalan dalam Waktu (FIT) / Waktu Rata-Rata Antara Kegagalan (MTBF)

38 per miliar jam / 26.315.789 jam, dihitung per Telcordia SR-332



1. Kemasan: D= 13″ gulungan siap-mesin.EIA-481 pita plastik timbul (150 bagian per gulungan penuh).

Jumlah yang tersedia kurang dari gulungan penuh: dalam pita (tidak siap mesin) atau dengan pemimpin dan trailer (biaya $25).

2. Induktansi untuk primer, diukur pada 250 kHz, 0,5 Vrms, 0 Adc.

3. Induktansi kebocoran adalah untuk primer dengan gulungan sekunder dan aux korsleting.

4. Arus DC pada 25°C yang menyebabkan penurunan induktansi <15% (POExx51Q) dan <15% (POExx40Q) dari nilainya tanpa arus.

5.Output adalah untuk sekunder.Output dari belitan aux adalah 12 V, 30 mA.

6.Spesifikasi listrik pada 25°C.Lihat Doc 362 “Komponen Pemasangan Permukaan Solder” sebelum menyolder.
