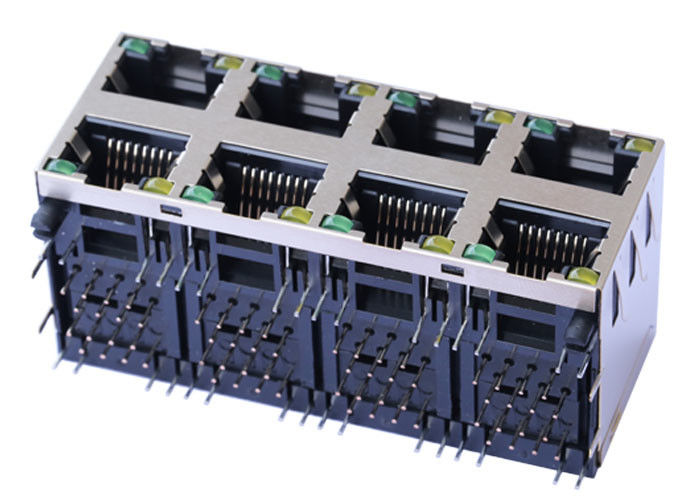

RN4-ZZ-0044 Ditumpuk 2X4 POE RJ45 Connector 1000 Base-T Terlindung EMI Finger LPJG47041AHNL

Rincian Cepat

1. RJ-45 harus sesuai dengan standar FCC.
2. Memenuhi persyaratan standar IEEE802.3u.
3. Konektor RJ-45 terintegrasi dengan transformator / resistor impedansi / kapasitor tegangan tinggi.
4. Ukurannya sama dengan konektor RJ-45 untuk menghemat ruang papan PCB.
5. Pengurangan radiasi EMI untuk meningkatkan kinerja EMI.
6. Desain untuk transmisi 10/100/1000 DASAR melalui kabel UTP-5.
7. Kepatuhan dengan persyaratan ROHS.
8. Kisaran suhu pengoperasian: 0 ℃ hingga + 70 ℃ / -40 ℃ hingga + 85 ℃
9. Kisaran suhu penyimpanan: -25 ℃ hingga + 85 ℃.

10. Model Perancangan : 【 RN4-ZZ-0044 】

11. Model Produksi Massal: 【LPJG47041AHNL】

LATCH MAG.REVERSE,

LED opsional; EMI-finger Opsional.

Deskripsi

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Lampiran Mekanik:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pengakhiran Fitur Terkait:
1) EMI Finger - Bawah = Tanpa
2) Metode Pengakhiran = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top and Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Diisi Ulang = Ya
2) Jenis Kontak Pemutusan = Melalui Lubang / Permukaan Mount

7. Fitur Terkait Perumahan:
1) Konektor Style = Jack

8. Standar Industri:
1) RoHS / ELV Compliance = RoHS compliant, ELV compliant
2) Proses Solder Timbal Bebas = Wave solder yang mampu mencapai 240 ° C,

Wave solder mampu 260 ° C, Wave solder mampu 265 ° C

Reflow-Solder Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu patuh terhadap RoHS

9. Tanda Identifikasi:
1) Warna LED Kiri (Posisi # 1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi # 2) = Hijau - resistor 250 ohm

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Cetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Temperatur Pengoperasian (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Dirancang untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. Peralatan kerja dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, Complex set top box, pengaturan gateway VOIP, Border Gateway Protocol, Border Gateway Protocol, switch ethernet cepat. ..

Keunggulan kompetitif

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman fleksibel

Pelanggan utama

Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikasi EMS

Perakitan PCB Fleksibel bawaan; Majelis PCB Fleksibel-Kaku; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; Majelis RF / Nirkabel; Melalui Lubang Majelis; Majelis Pemasangan Permukaan; Perakitan Sistem; Perakitan Papan Sirkuit Cetak

Faq

Q: Dapatkah saya memiliki sampel untuk menguji kualitas?

A: Ya, Anda dapat membeli beberapa sampel produk kami untuk menguji kualitas dan pasar

Q: Apa waktu pengiriman jika kami melakukan pemesanan?

A: itu tergantung jumlah pesanan. Biasanya, kami dapat mengirimkan barang dalam waktu 3-5 hari kerja untuk pesanan kecil, untuk QTY lebih lanjut. Pesanan, mari konfirmasi ketika Anda melakukan pemesanan resmi.

Q: Apakah Anda menerima OEM / ODM?

A: Kami Mendukung Layanan OEM / ODM: pls jangan ragu untuk memberi tahu kami ide-ide Anda
