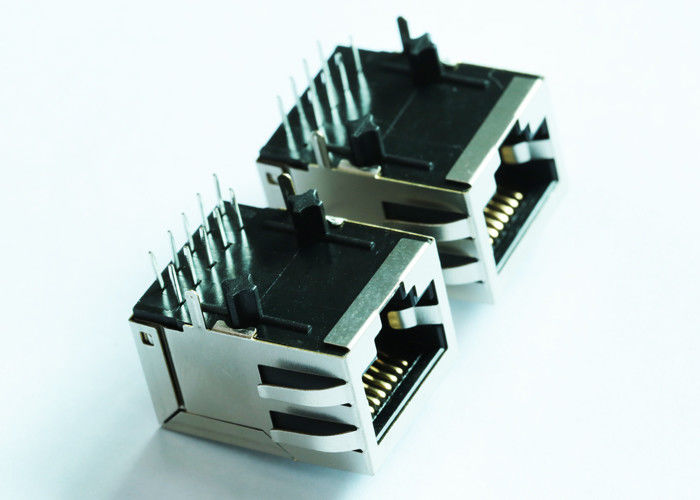

Konektor Cepat ARJM11A1-805-NN-EW2 Konektor Rj45 Terintegrasi 2.5 Gigabyte

Rincian Cepat

2.5G BASE-T RJ45 1 x 1 KONEKTOR MAGNETIK TERPADU

1.RJ-45 harus dicocokkan dengan standar FCC
2.Memenuhi persyaratan standar IEEE802.3u.
Konektor 3.RJ 45 dengan magnet 2.5G BASE-TX.
4. Mematuhi persyaratan RoHS-seluruh bagian No Cd, No Hg, No Cr6 +, No PBB dan PBDE dan No Pb pada pin eksternal.
5.Operating kisaran suhu: 0 ℃ hingga + 70 ℃.
6. Kisaran suhu penyimpanan: -25 ℃ hingga + 125 ℃

7. Merancang Model : 【ARJM11A1-805-NN-EW2】

8. Model Produksi Massal : 【LPJXXXXXXNL】

LATCH MAG.REVERSE,

LED opsional; EMI-finger Opsional.

Deskripsi

Mitra bisnis

• Instrumen Texas

LINK-PP adalah pemasok TI pilihan.

Selamat datang untuk mengunjungi situs web TI: http://www.ti.com/tool/beaglebk#0

Anda akan melihat logo kami "LINK-PP" di BeagleBone Board.

1. Fitur Jenis Produk:

1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan) / Entri Atas (Vertikal)

2. Lampiran Mekanik:
1) Konfigurasi Jack = 1 x 1

3. Karakteristik Listrik:
1) Terlindung = Ya

4. Pengakhiran Fitur Terkait:
1) EMI Finger - Bawah = Tanpa
2) Metode Pengakhiran = Solder

5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Tunggal / Multi
2) EMI Fingers -Top and Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB

6. Kontak Fitur Terkait:
1) Diisi Ulang = Ya
2) Jenis Kontak Pemutusan = Melalui Lubang / Permukaan Mount

7. Fitur Terkait Perumahan:
1) Konektor Style = Jack

8. Standar Industri:
1) RoHS / ELV Compliance = RoHS compliant, ELV compliant
2) Proses Solder Bebas Timbal = Gelombang solder yang mampu mencapai 240 ° C,

Wave solder mampu 260 ° C, Wave solder mampu 265 ° C

Reflow-Solder Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu patuh terhadap RoHS

9. Penandaan Identifikasi:
1) Warna LED Kiri (Posisi # 1) = Hijau - resistor 250 ohm
2) Warna LED Kanan (Posisi # 2) = Hijau - resistor 250 ohm

10. Ketentuan Penggunaan:
1) Berlaku Untuk = Papan Sirkuit Cetak
2) Kondisi Lingkungan = Kantor / Tempat
3) Temperatur Pengoperasian (° C) = 0 - 70 / -40 - +85

11.Hotot:

1500Vrms MIN

Aplikasi Untuk Pengguna Terminal

Dirancang untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. Peralatan kerja dan komunikasi seperti HUB, kartu PC, Switch, Router, Mainboard PC, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, Complex set top box, pengaturan gateway VOIP, Protokol gateway perbatasan, sakelar ethernet cepat. ..

Keunggulan kompetitif

18 tahun pengalaman produksi,

2600 staf,

Tes 100%

Waktu pengiriman fleksibel

Pelanggan utama

Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Aplikasi EMS

Perakitan PCB Fleksibel bawaan; Majelis PCB Fleksibel-Kaku; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; Majelis RF / Nirkabel; Melalui Lubang Majelis; Majelis Pemasangan Permukaan; Majelis Sistem; Perakitan Papan Sirkuit Cetak
