Rumah > Produk > Transformator Magnetik Diskrit > HMU2103NL / HMU2103NLT 1 Port BMS Transformer Modules SMT

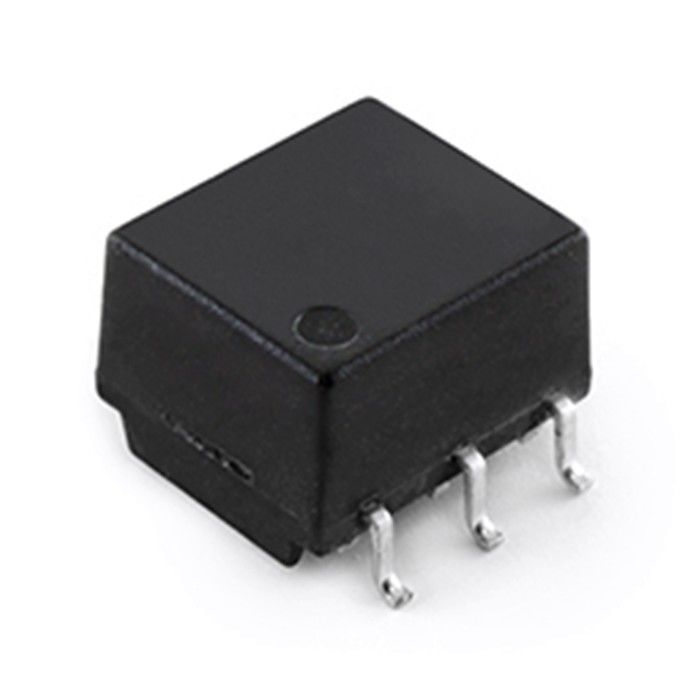

HMU2103NL / HMU2103NLT 1 Port BMS Transformer Modules SMT

Rincian Produk

Tempat asal: Guangdong, Cina

Nama merek: LINK-PP

Sertifikasi: UL,RoHS,Reach,ISO

Nomor model: HMU2103NL / HMU2103NLT

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 400/2000/10K/25K

Harga: $0.06-$3.2

Kemasan rincian: T&R

Waktu pengiriman: persediaan

Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day

Menyediakan kemampuan: 3KK/Bulan

Dapatkan Harga Terbaik
Menyorot:

smt magnetic transformer

,

surface mounting transformer

PN:
HMU2103NL / HMU2103NLT
Pelabuhan:
Tunggal
Sof:
Tanpa
pemasangan:
SMD
Archivi Disponibili:
PDF / 3D / ISG / Stp / Langkah / Lembar Data
Nomor bagian:
BMS Transformer / Tersedak
PN:
HMU2103NL / HMU2103NLT
Pelabuhan:
Tunggal
Sof:
Tanpa
pemasangan:
SMD
Archivi Disponibili:
PDF / 3D / ISG / Stp / Langkah / Lembar Data
Nomor bagian:
BMS Transformer / Tersedak
HMU2103NL / HMU2103NLT 1 Port BMS Transformer Modules SMT
HMU2102NL / HMU2102NLT Modul Dual Port BMS Transformer SMT

BMS Transformer, 2-Ch, 1000 V, + 125 ° C, AEC-Q200 Compliant, SMT, Rohs
Nomor Bagian Pulsa HMU2102NL / HMU2102NLT
Status Bagian Aktif
Kualifikasi Per AEC-Q200
Aplikasi-Lan BMS Transformer / Tersedak
Konstruksi Buka Frame
Tegangan Isolasi 4300 VDC Selama 30 Detik
Jumlah saluran 2
Paket SMT
Resistensi isolasi Minimum 400 Megaohms
Tegangan kerja 1000 VDC Selama 15 Tahun
Induktansi 150μH Min, 370μH Maks
Sesuai Rohs YA-RoHS-6
Suhu Operasional - 40 ℃ TO + 125 ℃
Suhu penyimpanan - 50 ℃ TO + 125 ℃
Paket Tinggi (Inci) 0,192
Paket Tinggi (mm) 4.88
Paket Panjang (Inci) 0,583
Paket Panjang (mm) 14.81
Paket Lebar (Inci) 0,579
Lebar paket (mm) 14.7
Ternyata Rasio 1,00 + 2%
Polaritas Per Skema

Modul Lan Transformer

LAN kabel membutuhkan transformer pulsa untuk transmisi pulsa persegi panjang. Seperti transformator konvensional, transformator pulsa terdiri dari inti dengan belitan primer dan sekunder. Pemisahan galvanik berfungsi untuk melindungi IC sensitif dan perangkat jaringan dari bias DC di saluran.

Karena mereka harus mentransmisikan gelombang pulsa yang mengandung banyak komponen frekuensi berbeda yang dihasilkan dari transformasi Fourier, core mereka harus menampilkan kehilangan yang rendah dan mencegah distorsi bentuk gelombang pulsa pada rentang frekuensi yang luas. Untuk memenuhi tuntutan ini, LINK-PP telah mengembangkan transformator pulsa LAN menggunakan kinerja tinggi.

Untuk menekan intrusi atau aliran derau mode-umum, transformator pulsa LAN biasanya digabungkan dengan choke mode-biasa untuk membentuk modul transformator pulsa.

Modul ini, pada gilirannya, tertanam dalam konektor RJ-45 untuk membentuk modul konektor (Gambar 1). Jadi, untuk digunakan dalam konektor RJ-45 standar, transformator pulsa LAN juga harus sangat kompak.

8

Pelanggan Kami:

Instrumen Texas

LINK-PP adalah pemasok TI pilihan.

Selamat datang untuk mengunjungi situs web TI: http://www.ti.com/tool/beaglebk#0

Anda akan melihat logo kami "LINK-PP" di BeagleBone Board.

Intel

LINK-PP Adalah pemasok pilihan Intel.

LINK-PP LPJG16314A4NL digunakan dalam MinnowBoard max dari Intel.

Faq

Q: Berapa lama waktu pengiriman?

A: RJ45 / RJ11 Series: 12 ~ 20 hari

Seri SFP: 25 ~ 30 Hari USB Series: 7 ~ 15 hari

Konektor: 7 ~ 15 hari

Q: Bagaimana saya bisa mendapatkan penawaran?

A: Akan sangat membantu bagi kami untuk merekomendasikan barang yang tepat jika kami mengetahui persyaratan detail Anda

(jumlah port, terlindung atau tidak terlindung, led atau led ganda, dengan atau tanpa transformator dll).

Gambar dan kutipan akan dikirim sesuai. Tentu saja, yang terbaik adalah kami memiliki gambar Anda.

Q: Dapatkah saya memiliki sampel?

A: Sampel tersedia untuk evaluasi.

Q: Apakah OEM & ODM tersedia?

A: OEM & ODM dipersilakan.
