Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: RM5-1SSA9V1F
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 50/500/1000/60K
Harga: $0.11-$24
Kemasan rincian: BAKI
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 180K/Bulan
Nomor bagian: |
RM5-1SSA9V1F |
Produksi massal: |
LPJG47542A47NL |
Tipe Konektor: |
RJ45 |
Aplikasi: |
10/100/1000 Base-T |
Jenis mounting: |
Melalui lubang |
Perisai: |
Terlindung, EMI jari |
Nomor bagian: |
RM5-1SSA9V1F |
Produksi massal: |
LPJG47542A47NL |
Tipe Konektor: |
RJ45 |
Aplikasi: |
10/100/1000 Base-T |
Jenis mounting: |
Melalui lubang |
Perisai: |
Terlindung, EMI jari |

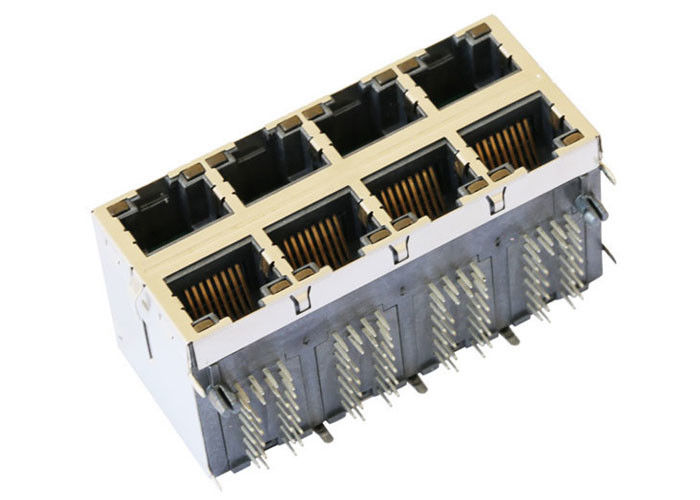

Model Perancangan : RM5-1SSA9V1F
1 Dirancang untuk aplikasi kartu antarmuka jaringan.
2 Dirancang untuk memenuhi persyaratan IEEE802.3u.
3 Tersedia di semua rasio putaran yang digunakan oleh LAN ICmanufactures.
4 Komponen magnetik paling sederhana untuk menempatkan androute pada PCB.
5 Menghemat meminimalkan ruang PCB.
6 Model Produksi Massal : LPJG47542A47NL
7 10/100/1000 gigabit ethernet
8 Magnetika Rj45
9 Rj45 magnet terintegrasi
10 LED opsional, EMI-finger Opsional
| Nomor Bagian LINK-PP | LPJG47542A47NL |
| Merancang Model | RM5-1SSA9V1F |
| Aplikasi-Lan | ETHERNET |
| Hubungi Plating Area Perkawinan | EMAS 6u "/ 15u" / 30u " |
| Cores per Port | 12 |
| Opsi LED | KUNING, HIJAU / KUNING, HIJAU |
| Memalangi | TAB UP / BAWAH |
| Jumlah Port | 2X4 |
| PCB Mount Angle | SIDE ENTRY |
| Tinggi Paket (mm) | 25,79 |
| Paket Panjang (mm) | 59.18 |
| Lebar Paket (mm) | 28,35 |
| Perisai Tab EMI | DENGAN |
| Kecepatan | 10/100/1000 BASE-T |
| Suhu | 0 HINGGA 70 ℃ |
| Ternyata Rasio RX | 1CT: 1CT |
| Ternyata Rasio TX | 1CT: 1CT |
Deskripsi
1. Fitur Jenis Produk:
1) Jenis Produk = Konektor
2) Jenis Jack = RJ45
3) Profil = Standar
4) Orientasi Pemasangan PCB = Entri Samping (Sudut Kanan)
2. Keterikatan Mekanis:
1) Konfigurasi Jack = 2 x 4
3. Karakteristik Listrik:
1) Terlindung = Ya
4. Pemutusan Fitur Terkait:
1) Jari EMI - Bawah = Tanpa
2) Metode Pemutusan = Solder
5. Fitur Terkait Tubuh:
1) Konfigurasi Port = Banyak
2) EMI Fingers -Top dan Sides = Dengan / Tanpa
3) Orientasi Latch = Standar - Latch Down
4) Panjang Ekor PCB
6. Kontak Fitur Terkait:
1) Preloaded = Ya
2) Kontak Termination Type = Through Hole
7. Perumahan Fitur Terkait:
1) Gaya Konektor = Jack
8. Standar Industri:
1) Kepatuhan RoHS / ELV = RoHS compliant, ELV compliant
2) Memimpin Proses Solder Gratis = Solder gelombang yang mampu mencapai 240 ° C,
Solder gelombang mampu mencapai 260 ° C, Solder gelombang mampu mencapai 265 ° C
Reflow-Soldering Opsional;
3) Riwayat Kepatuhan RoHS / ELV = Selalu sesuai dengan RoHS
9. Identifikasi Menandai:
1) Warna LED Kiri (Posisi # 1) = Hijau / Kuning - 250 ohm resistor
2) Warna LED Kanan (Posisi # 2) = Hijau, Kuning - 250 ohm resistor
10. Ketentuan Penggunaan:
1) Berlaku Untuk = Printed Circuit Board
2) Kondisi Lingkungan = Kantor / Tempat
3) Suhu Operasi (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
Aplikasi Untuk Pengguna Terminal
Didesain untuk mendukung aplikasi, seperti modem ADSL, LAN-on-Motherboard. N etworking dan peralatan komunikasi seperti HUB, kartu PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, solusi Call Center, kotak atasan kompleks, konfigurasi gateway VOIP, Border Gateway Protocol, switch ethernet cepat. .
Keunggulan kompetitif
1x4 rj-45 Lan Port
18 tahun pengalaman produksi,
2600 staf,
Tes 100%
Waktu pengiriman yang fleksibel
Pelanggan utama
Desain untuk Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Aplikasi EMS
Built-in Flexible PCB Assembly; Perakitan PCB kaku-fleksibel; Mikroelektronika, Flip Chip; Mikroelektronika, Chip On Board; Majelis Optoelektronik; RF / Wireless Assembly; Melalui Lubang Majelis; Majelis Permukaan Permukaan; Perakitan Sistem; Perakitan Papan Sirkuit Cetak
