Rincian Produk
Tempat asal: Guangdong, Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: S558-5999-BD-F
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Harga: $0.06-$3.2
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
P / N: |
S558-5999-BD-F |
Pin Untuk Menyematkan: |
LP41626NL |
pin: |
16 |
Base: |
100 M |
Suhu operasi: |
0 hingga 70 |
Pelabuhan: |
Port tunggal transformator |
P / N: |
S558-5999-BD-F |
Pin Untuk Menyematkan: |
LP41626NL |
pin: |
16 |
Base: |
100 M |
Suhu operasi: |
0 hingga 70 |
Pelabuhan: |
Port tunggal transformator |
1. Single Port Lan Transformer
2. ColiStructure: Toroidal
3. Trafo 100base-t
4 . SMD, 16 pin
5. Suhu Pengoperasian (° C) = 0 Sampai 70
6. File: PDF / 3D / ISG / Stp / Langkah / Datasheet
Deskripsi:

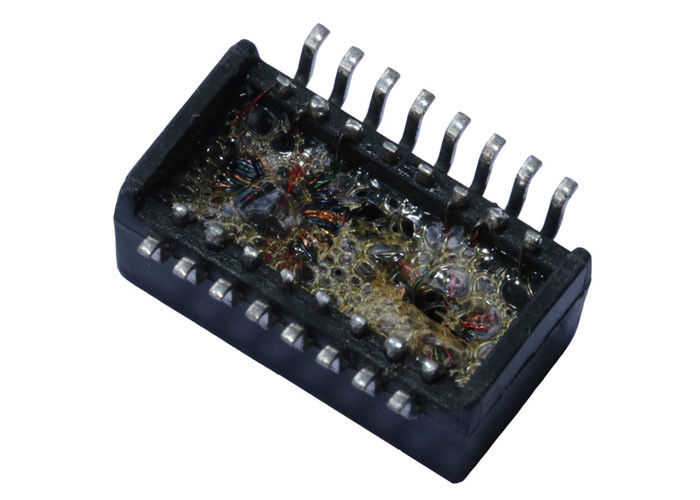

Port Tunggal 100 Base-t TRANSFORMATOR MAGNETIK ETHERNET
Aplikasi | LAN ETHERNET (PoE & NON PoE) |
AutomDX | IYA NIH |
Komentar | RoHS Compliant LP41626NL |
Konfigurasi RX | T, C |
Konfigurasi TX | T, C |
Konstruksi | TRANSFER MOLD |
Cores Per Port | 4 |
Jumlah Port | Tunggal |
PCB | TIDAK ADA PCB |
Paket | SMT |
Tinggi Paket (mm) | 6.20 |
Paket Panjang (mm) | 12.70 |
Lebar Paket (mm) | 7.15 |
RoHS Compliant | YA-RoHS-6 |
Kecepatan | 100BASE-TX |
Suhu | 0 HINGGA 70 |
Ternyata Rasio RX | 1CT: 1CT |
Ternyata Rasio TX | 1CT: 1CT |
Spesifikasi Listrik (25):
1. Ternyata Rasio 50KHz, 0,5V
Sisi chip: Sisi garis = 1CT: 1CT + _2%
2. Induktansi (Ls) 100KHz, 0.1V, 12mA DC Bias:
Sisi chip: Min
3. Penipisan Loss1-100MHz: -1.4dB Max
4. Return Loss
1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Rejection:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk
30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, Min
Aplikasi:
1. Ekspander GPIB dan GPIB Isolator
2. Modul Liquid Crystal Display (LCD)
3. Papan Komputer Akuisisi Data
4. Titik Penjualan dan Komputer Kios
Keunggulan kompetitif:
16 tahun pengalaman produksi,
2600 staf,
Tes 100%
Waktu pengiriman yang fleksibel
