Rincian Produk
Tempat asal: Cina
Nama merek: LINK-PP
Sertifikasi: UL,RoHS,Reach,ISO
Nomor model: L22T001-3
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 400/2000/10K/25K
Kemasan rincian: T&R
Waktu pengiriman: persediaan
Syarat-syarat pembayaran: TT,NET30/60/90 Hari Day
Menyediakan kemampuan: 3KK/Bulan
Harga: |
supportive |
Item: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Cross rf: |
L22T001-3 => LP5006ANL |
pin: |
24 |
File: |
PDF / Datasheet / 3D / IGS / Step / Stp |
Sampel: |
Tersedia 4 PCS |
Pelabuhan: |
Tunggal |
Harga: |
supportive |
Item: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Cross rf: |
L22T001-3 => LP5006ANL |
pin: |
24 |
File: |
PDF / Datasheet / 3D / IGS / Step / Stp |
Sampel: |
Tersedia 4 PCS |
Pelabuhan: |
Tunggal |

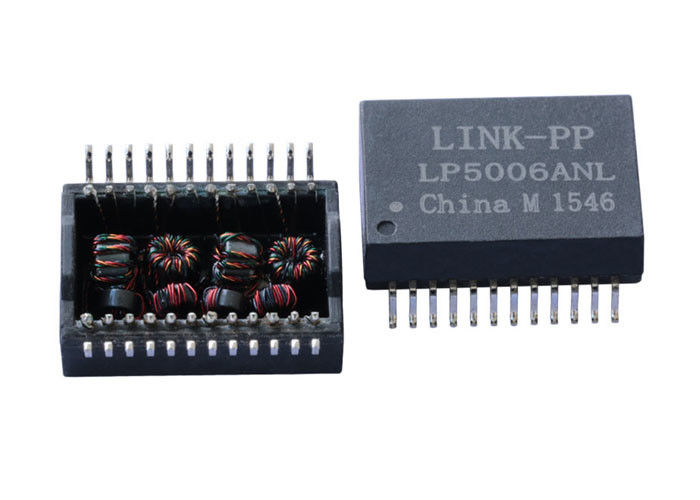

1.Single Port Gigabit Ethernet Transformer LP5006ANL
2.Cross rf L22T001-3 Pin untuk Pin Kompatibel
3.1000 Modul Magnetika Berbasis Base-T Aplikasi Ethernet
Aplikasi:
1. Komputer kasar
2.Cable Assemblies
3. Data Output Modul
4. Produk PCI
| Pin untuk menyematkan L21N002-0 | |||
| Seri | Transformator | REACH Compliant: | iya nih |
| Jumlah Port: | SIngle / Dual | EU RoHS Compliant: | iya nih |
| Pabrikan | LINK-PP | China RoHS Compliant: | iya nih |
| Kecepatan: | 1000 Base-T | Jumlah Fungsi: | 1 |
| Paket: | SMD | Ternyata Rasio (Np: Ns) | 1: 1; 1: 1 |
| PIN | 24 | Status: | Aktif |
| Turn Ratio (± 2%): | TX = 1CT: 1CT RX = 1CT: CT |
| Induktansi OCL: | 350uH MIN / @ 100KHz, 0,1V, 8mA DC Bias |
| Rugi Penyisipan: | -1.0dB MAX @ 1-65MHz |
| Mengembalikan kerugian: | -20dB MIN @ 1-10MHz |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN @ 30-60MHz | |
| -10dB MIN @ 60-100MHz | |
| Pembicaraan silang: | -40dB MIN @ 1-30MHz |
| -35dB MIN @ 30-60MHz | |
| -30dB MIN @ 60-100MHz | |
| Penolakan Mode Umum: | -30dB MIN @ 1-50MHz |
| -20dB MIN @ 50-150MHz | |
| Tes Hipot: | 1500Vrms MIN |
| Kisaran Suhu Operasional: | 0 ℃ UNTUK 70 ℃. / -40 ℃ SAMPAI 85 ℃. |
CATATAN:
1. Dirancang untuk mendukung aplikasi
2. Dengan berbagai Turns Rasio.
3.350uH menit OCL dengan bias 8mA.
4. Suhu Reflow Maksimum adalah 250 ℃, 5 Sec.
5. Memenuhi spesifikasi IEEE 802.3
6.UL Sertifikasi: Nomor File E484635
7.Kepatuhan dengan persyaratan ROHS
8. 100% Diuji (Tidak Hanya Diuji Batch)
