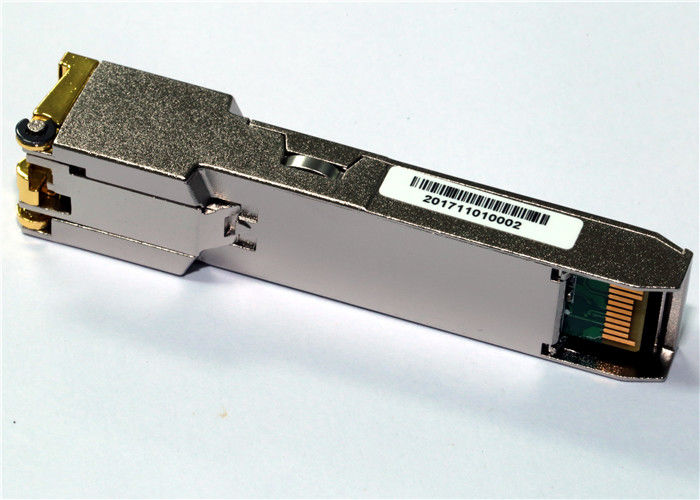

1000Base-T Hanya SFP Copper Transceiver, dengan 1Gbps SerDes antarmuka Industrial Temp

Fitur:

 Jejak SFP Hot-pluggable
 Kandang Sepenuhnya Logam untuk EMI Rendah
 Disipasi Daya Rendah
 Perakitan Konektor RJ-45 Ringkas
 Informasi Produk Terperinci di EEPROM
 + 3.3V Power Supply Tunggal
 Akses ke Physical Layer IC melalui 2-kabel Serial Bus
 Operasi BASE-T 10/100/1000 dalam Sistem Tuan Rumah dengan Antarmuka SGMII
 Compliant dengan MSA SFP
 Compliant dengan IEEE Std 802.3TM-2002
 Compliant dengan FCC 47 CFR Part 15, Kelas B
 Compliant dengan RoHs.
 Kisaran suhu -40 ° C hingga + 85 ° C

Aplikasi:

 1,25 Gigabit Ethernet di atas Kabel Kategori 5
 Beralih / Rute ke Switch / Rute Tautan
 Kecepatan Tinggi I / O untuk File Server

1000Mbps, dengan antarmuka 1Gbps SerDes, aktifkan default negosiasi otomatis, dengan fungsi Tx_disable, dukung Rx_LOS sebagai fungsi indikasi tautan, kabel unshielded twisted-pair (UTP) Kategori 5, Jarak Transmisi 0.1Km, Suhu -40 ～ 85 ℃

Deskripsi:
Tembaga SFP Transceiver 10/100 / 1000Base-T atau 1000Base-T hanya SFP Copper Transceiver yang tinggi
kinerja, biaya modul yang efektif, sesuai dengan standar Gigabit Ethernet dan 1000BASE-T sebagai
ditentukan dalam IEEE 802. 3-2002 dan IEEE 802.3ab, yang mendukung 1000Mb / s data-rate hingga 100 meter
mencapai lebih dari kabel twisted-pair kategori 5.
Copper SFP Transceiver mendukung 1000 Mb / s dupleks data link lengkap dengan Amplitudo Pulsa 5-tingkat
Sinyal modulasi (PAM). Semua empat pasang dalam kabel digunakan dengan laju simbol pada 250Mb / dt pada masing-masing pasangan.
The Copper SFP Transceiver memberikan informasi standar ID serial yang sesuai dengan SFP MSA, yang
dapat diakses dengan alamat A0h melalui protokol EEPROM CMOS serial 2-kawat. IC fisik bisa
juga dapat diakses melalui bus serial 2-kawat di alamat ACh. Alamat PHY adalah 1010110x, di mana x adalah
bit R / W.

Catatan:
1. Kemampuan negosiasi otomatis LP-GE2-TAXX adalah SGMII tanpa Jam Dengan negosiasi otomatis SGMII mengiklankan semua kemampuan dan lebih memilih master untuk tembaga 10/100 / 1000Mbps, operasi BASE-T 10/100/1000 membutuhkan sistem host untuk memiliki Antarmuka SGMII tanpa jam. dan negosiasi otomatis mengiklankan semua kemampuan 10/100 / 1000Mbps
2. Kemampuan negosiasi otomatis LP-GE1-TAXX adalah SERDES tanpa Clock Dengan SERDES auto-negotiation, hanya mengiklankan 1000BASE-T duplex master pilihan penuh dan 1000BASE-X auto-neg ke 1000Mbps copper (GBIC). Hanya,. Dengan SERDES yang tidak mendukung SGMII, modul akan beroperasi pada 1000BASE-T saja.
